IBM 81Y4451 Raid卡缓存电池拆解。

在家里找到一块废旧的81Y4451电池，板子做的很漂亮，这种BBU模块通常都是因电池频繁充放电导致的鼓包而退役，板子是完好的，考虑到业内有大量这样的拆解替换重新组装行为，遂对其拆解。

主体拆解

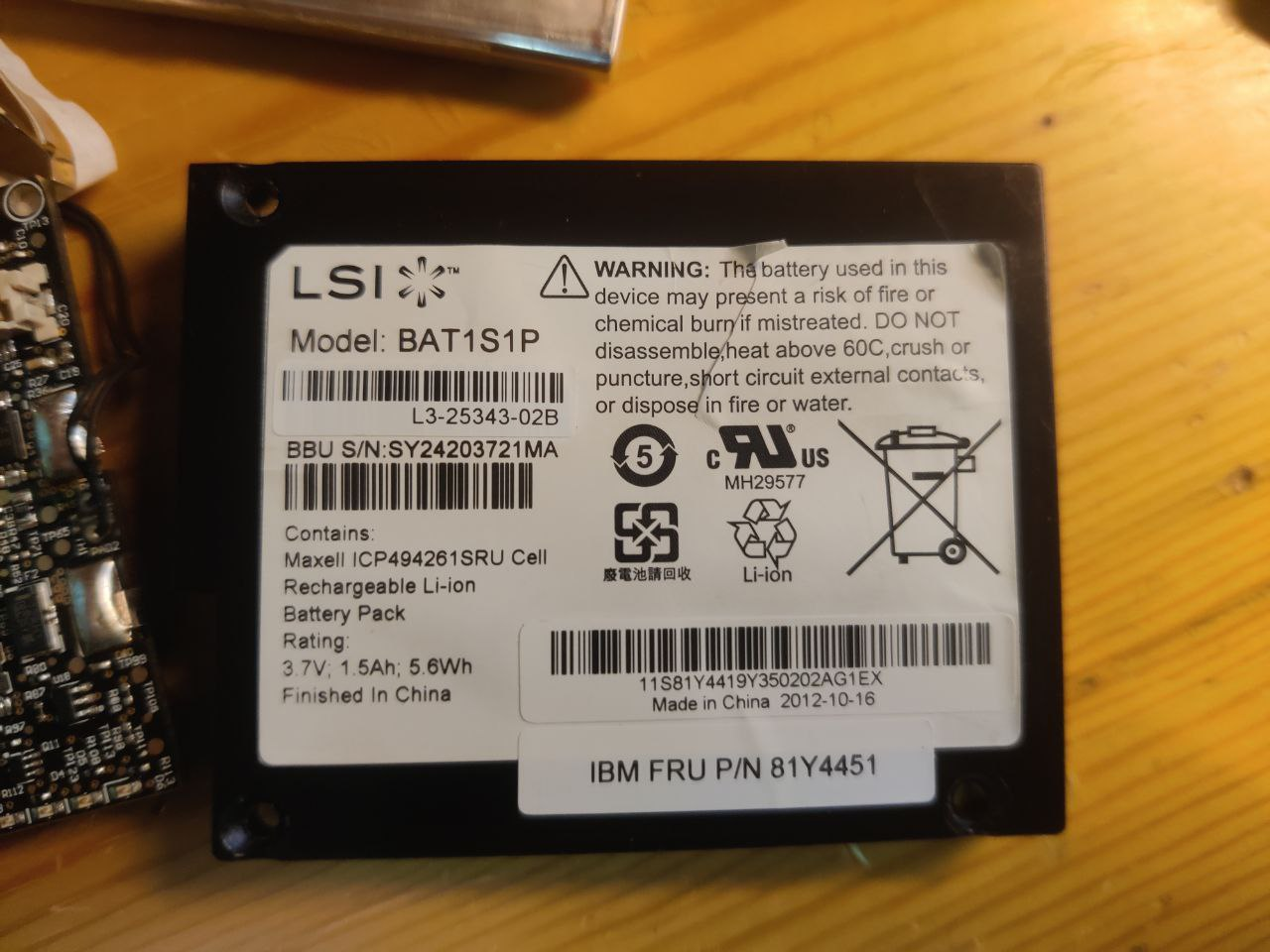

正面标签页外观如下

标签中明确载明了型号/PN/功率等信息，此款电池在Amazon上的商品名如下：

BAT1S1P BAT1S1P-A New Replacement Battery For IBM M5000 LM5016 M5110 M5014 M5015 MR10I LSI MegaRaid BBU-iBBU08 iBBU08 81Y4490 81Y4491 81Y4451 81Y4508 L3-25343-05A L4-25343-07B (3.7V 5.9Wh/1590mAh)

拆解应拧下角上的三颗螺丝，需要注意的是，螺丝和背面的螺柱啮合较紧，需要使用钳子或扳手固定一端方可拧下。

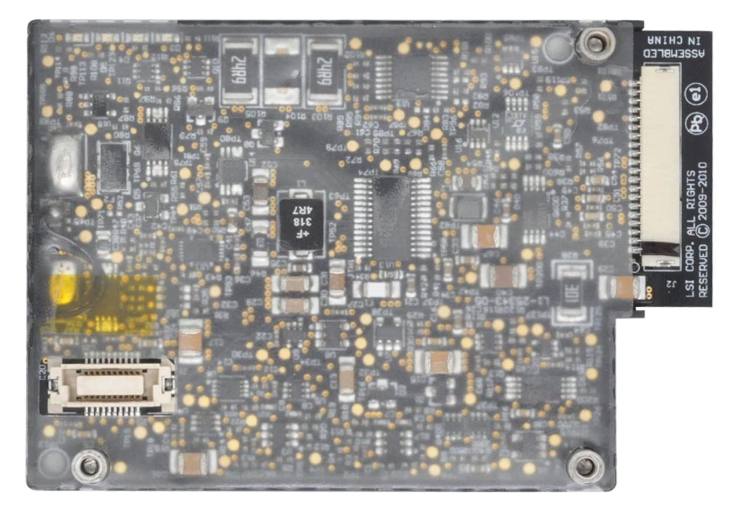

电路板面有一层覆膜，应为保护元件及防静电使用：

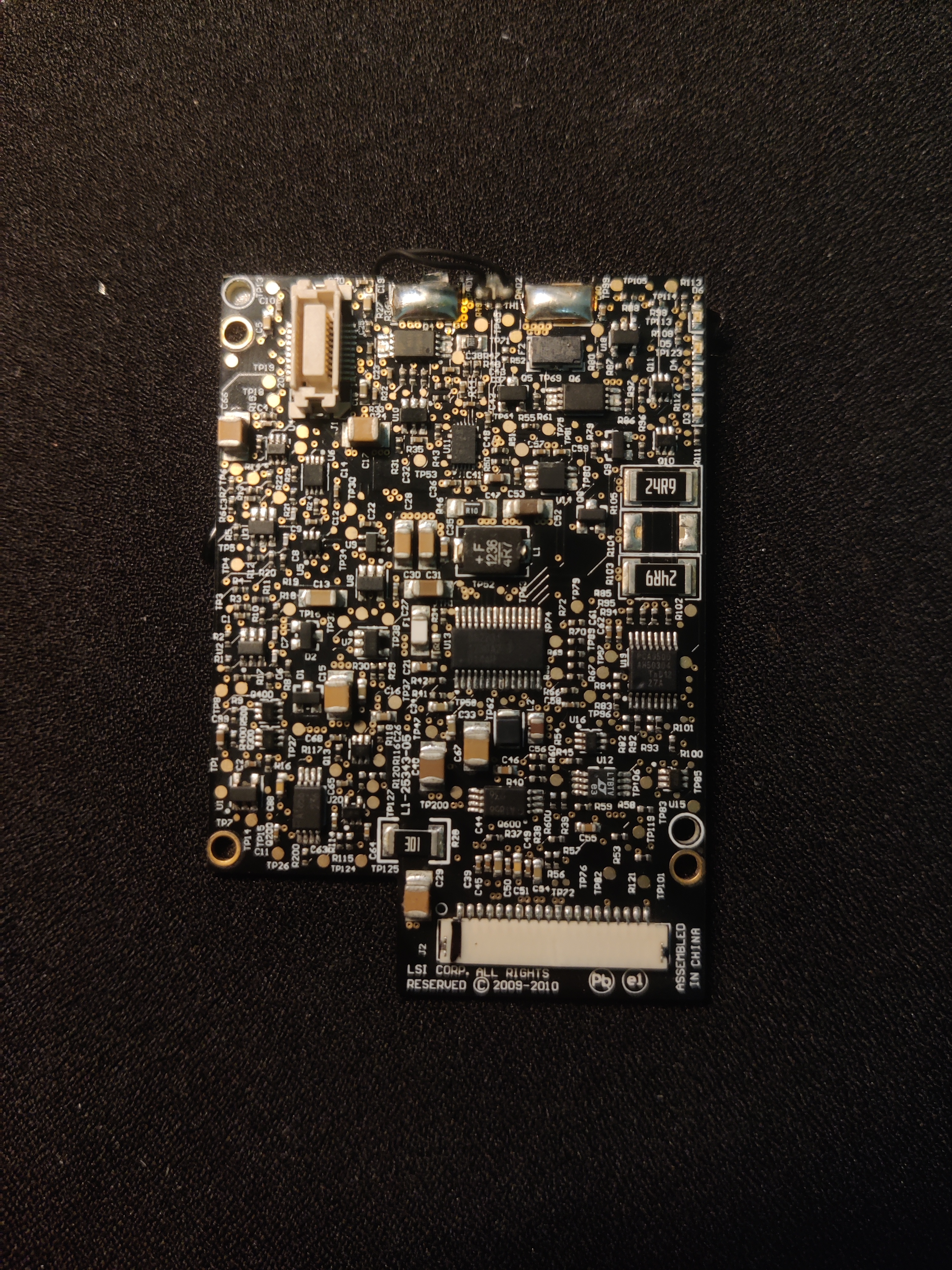

撕掉覆膜后，就可以看到这块非常漂亮的板子了：

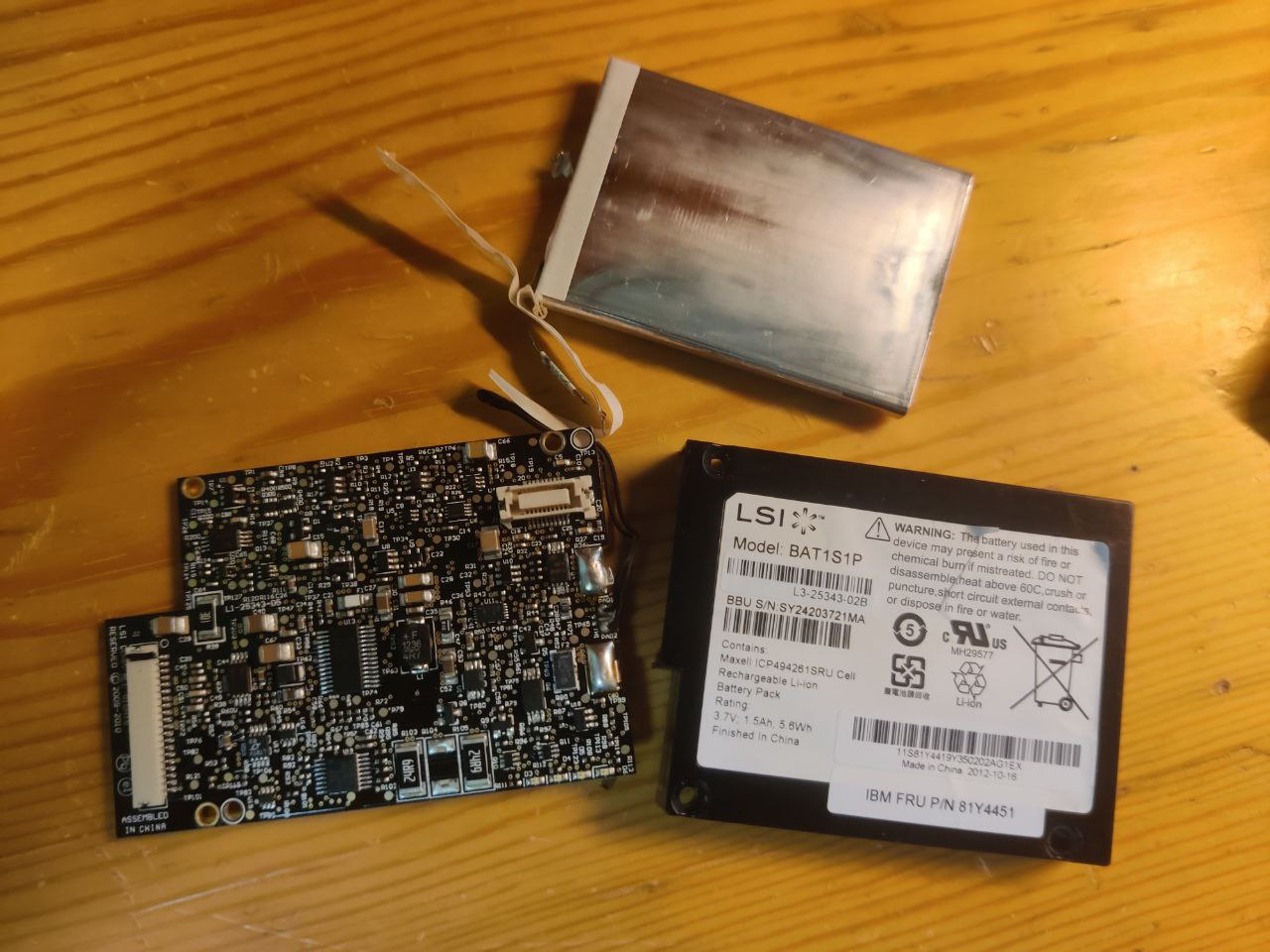

合影如下：

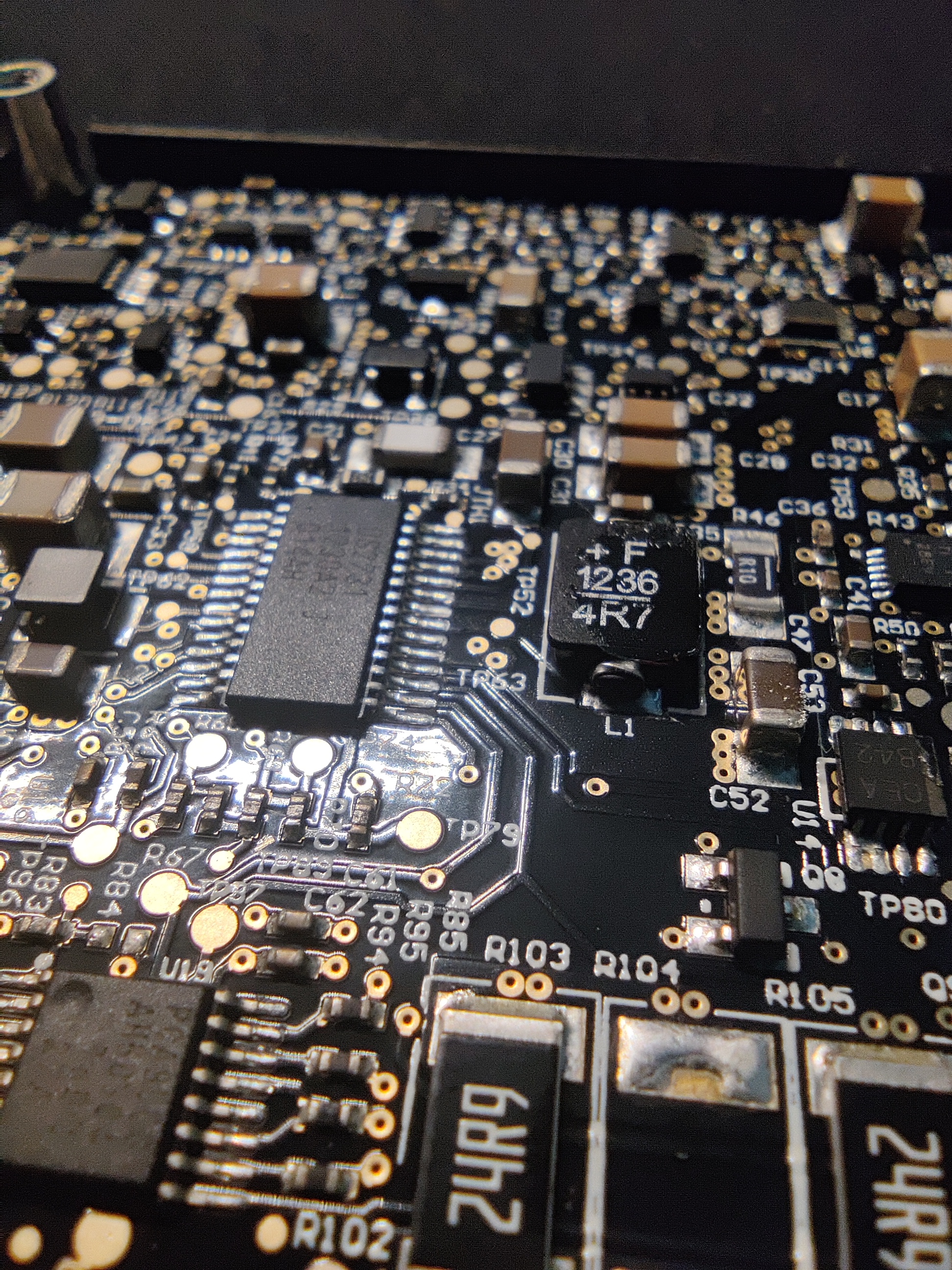

这块板子上使用了一颗DS2731芯片用于整流，查阅文档可知这是一片用于DDR高速缓冲存储器电池备份的高度集成电源管理IC，适合用于RAID服务器/系统存储卡、板载RAID (ROMB)以及板载模块化RAID (MROMB)系统。

电芯信息

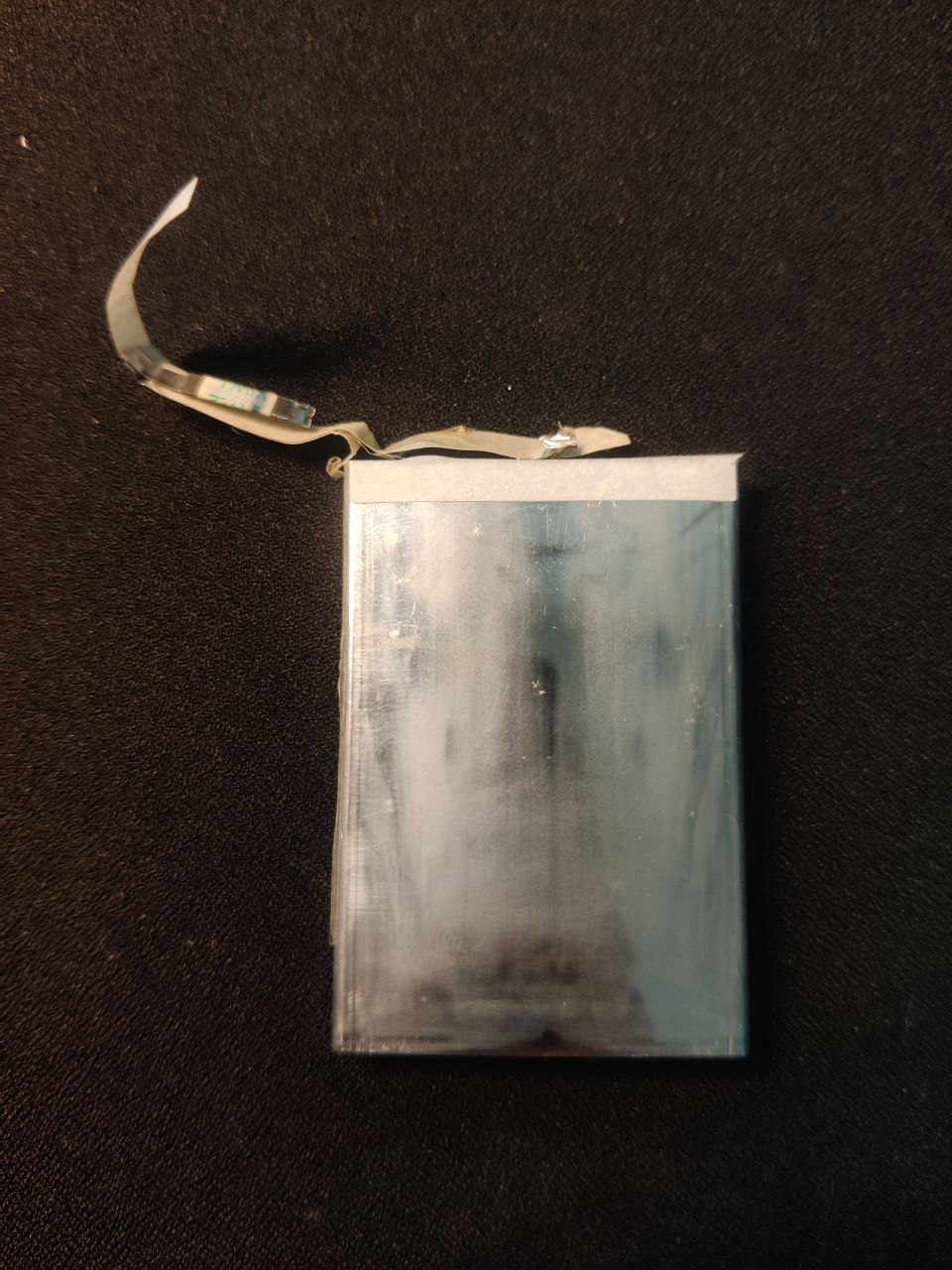

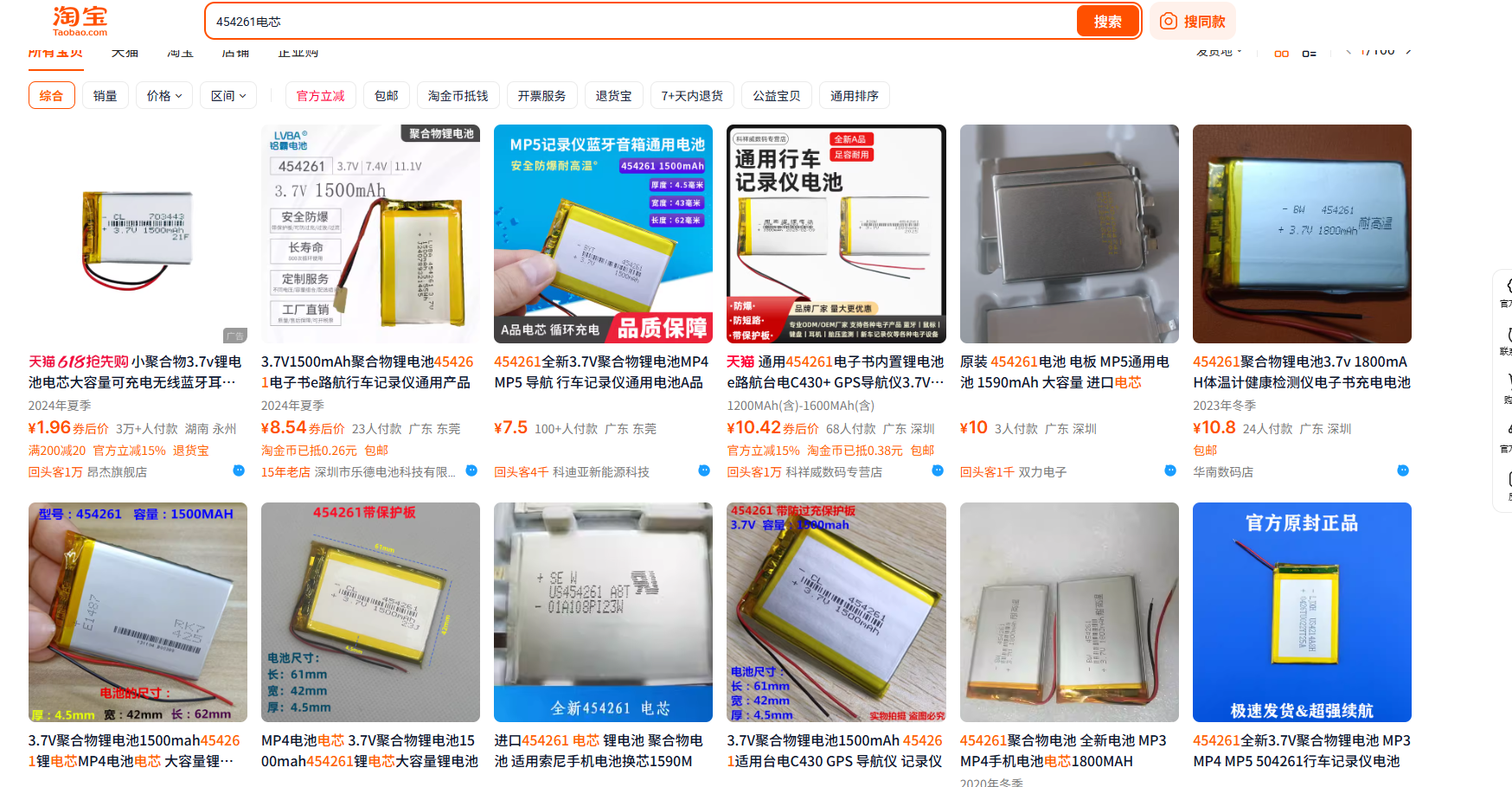

电芯的其中一个电极片使用了点焊进行延长并折回原始位置，再焊接到主板，暂不清楚用意何为。电芯无任何标识，测量得到长宽高约为61x42x45，根据尺寸及大致容量信息查找确认到型号应该是454261电芯。

综合确认此BBU模块使用的电芯规格为454261，参数3.7v，1590/1500mAh，~5.6Wh。
